渣浆泵

日期：2021-1-6 来源：威尔国际矿业装备点击：次

渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。如矿山尾矿，钢铁冶炼渣浆、电厂灰渣、洗煤厂煤浆及重介输送、海水选沙、河道清淤、工矿企业淤泥清理，废水转移等。在化工产业，也可输送一些含有结晶的腐蚀性浆体。

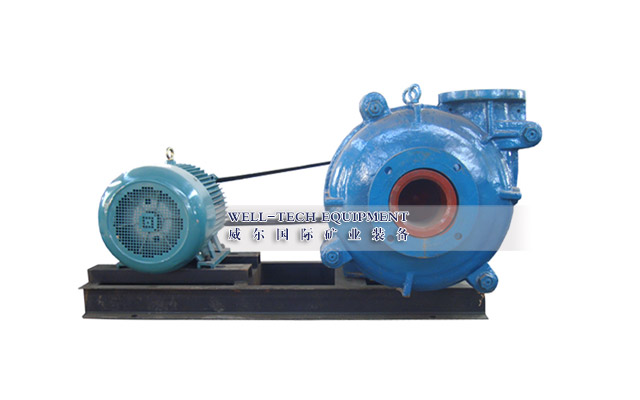

M, AH, HH系列渣浆泵泵体采用可更换的耐磨金属内衬，叶轮、护套、护板等过流部件均采用耐磨金属。具有使用寿命长、性能可靠、操作方便等优点。主要用于选矿设备厂输送精矿浆和排尾矿,也可用于选煤煤厂输送介质、铝厂输送高温易结晶得料浆以及水泥厂输送料浆等方面。

特点

1、该系列泵为卧式、垂直中开式、双泵壳结构，泵体和泵盖带有可更换的金属内衬或橡胶内衬，内衬可一直用到磨穿为止，不用更换，延长维修周期，降低运行成本。

2、泵的出口方向可按8个角度旋转安装。

3、泵的轴承组件采用园统式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。

4、泵的轴封型式有填料密封、付叶轮密封、机械密封。

5、泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。

6、传动方式有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有CL、CV、CR、ZL、ZV、ZR传动。

7、过流部件有多种金属和多种橡胶材料可供选用，并且增加深度。

8、采用多种速度和多种变型方式，使得泵在最佳工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。

型号意义

4/3 A -AH (或者M、HH)

AH--渣浆泵产品系列

A--托架型式

3--出水口直径（寸)

4--进水口直径（寸)

主要技术参数表

型号	允许装配最大功率	材质		清水性能						叶轮		曲线号
		护套	叶轮	流量		扬程 H m	转速 n r/min	最高功率 %	汽蚀余量 m	数量	直径 mm
				m³/h	l/h
1½ 1B-AH	15	M	M	12.6-28.8	3.5-8	6-68	1200-3800	40	2-4	5	152	WPA151B01
		RU	RU	10.8-25.2	3-7	7-52	1400-3400	35		3		WPA151B02A
1½ 1C-HH	30	M	M	16.2-34.2	4.5-9.5	25-92	1400-2200	20	2-5.5	5	320	WPA151E01
2/1½B-AH	15	M	M	32.4-72	9-20	6-58	1200-3200	45	3.5-8	5	184	WPA215B01
		RU	RU	25.2-54	7-15	5.5-41	1000-2600	50	2.5-5		178	WPA215B02
3/2C-AH	30	M	M	39.6-86.4	11-24	12-64	1300-2700	55	4-6	5	214	WPA32A01
		RU	RU	36-75.6	10-21	13-39	1300-2100		2-4		213	WPA32A01A
3/2D-HH	60	M	M	68.4-136.8	19-38	25-87	850-1400	47	3-7.5	5	457	WPA32E01
4/3C-AH	30	M	M	86.4-198	24-55	9-52	1000-1200	71	4-6	5	245	WPA43A01
4/3D-AH	60
4/3C-AH	30	RU	RU	79.2-180	22-50	5-34.5	800-1800	59	3-5	5	245	WPA43A01A
4/3D-AH	60
4/3C-AH	30	M	M	97.2-194.4	27-54	9-53	1000-2200	55		3	240	WPA43A02
4/3D-AH	60
4/3E-HH	120	M	M	126-252	35-70	12-97	600-1400	50	2-5	5	508	WPA43E01
6/4D-AH	60	M	M	162-360	45-100	12-56	800-1550	65	5-8	5	365	WPA64A01
6/4E-AH	120
6/4D-AH	60	M	M	180-396	50-110	7-61	600-1600	55	3-8	4	372	WPA64A02
6/4E-AH	120											WPA64F02
6/4D-AH	60	RU	RU	144-324	40-90	12-45	800-1350	65	3-5	5	365	WPA64A03A
6/4E-AH	120
6/4D-AH	60	M	M	144-324	40-90	10-52	800-1600	55	4.5-9	2	371	WPA64A04
6/4E-AH	120
6/4D-AH	60	M	M	162-360	45-100	21-64	1000-1600	55		2	371	ESY7996
6/4E-AH	120
6/4D-AH	60	M	M	126-288	35-80	10-55	800-1600	58	2-2.5	2	365	ESY7997
6/4E-AH	120	M	M	126-288	35-80	10-55	800-1600	58	2-2.5	2	365	ESY7997
6/4S-HH	560	M	M	324-720	90-200	30-118	600-1000	64	3-8	5	711	WPA64E01M
6S-H	560	M	M	468-1008	130-280	20-94	500-1000	65	4-12	5	711	WPA66A91
8/6E-AH	120	M	M	360-828	100-230	10-61	500-1140	72	2-9	5	510	WPA86A01
8-6R-AH	300
8/6E-AH	120	M	M	324-720	90-200	7-49	400-1000	65	5-10	5	510	WPA86A01B
8/6R-AH	300
8/6E-AH	120	M	M	360-828	100-230	7-70	400-1140	70	3-6	8	536	WPA86A02
8/6R-AH	300
8/6E-AH	120	RU	RU	360-828	100-230	7-52	400-1000	70	2.5-6	4	536	WPA86A03
8/6R-AH	300											WPA86F03
8/6E-AH	120	M	M	288-648	80-180	5-47	400-1100	60	3-6	2	510	ESY7998
8/6R-AH	300
8/6T-HH	1200	M	M	576-1152	160-320	32-95	450-725	65	6-10	5	965	WPA86E01
10/8E-M	120	M	M	540-1228	150-340	15-61	600-1100	70	4.5-8	4	549	WPA108B02
10/8R-M	300
10/8E-M	120	M	M	540-1080	140-300	18-66	700-1100	62	4.5-7.5	4	549	WPA108B02
10/8R-M	300
10/8E-M	120	M	M	666-1440	185-400	14-60	600-1100	73	4-10	5	549	WPA108B03
10/8R-M	300
10/8E-M	120	RU	RU	540-1188	150-330	10-42	500-900	79	5-9	5	549	WPA108B03A
10/8R-M	300
10/8ST-AH	560	M	M	612-1368	170-380	11-61	400-850	71	4-10	5	686	WPA108A01AM
		RU	RU	540-1180	150-330	12-50	400-750	75	4-12			WPA108A01AM
12/10ST-AH	560	M	M	936-1980	260-550	7-68	300-800	82	6	5	762	WPA1210A02M
		M	M	720-1620	200-450	7-45	300-650	80	2.5-7.5			WPA1210A03AM
14/12ST-AH	560	M	M	1260-2772	350-770	13-63	300-600	77	3-10	5	965	WPA1412A01M
		RU	RU	1152-2520	320-700	13-44	300-500	79	3-8			WPA1412A01AM
16/14ST-AH	560	M	M	1368-3060	380-850	11-63	250-550	79	4-10	5	1067	WPA1614A01
16/14TU-AH	1200
16/14ST-AH	560	M	M	1699-3798	427-1055	14-75	250-550	75	4.5-6	8	1067	ESY7771
16/14TU-AH	1200
18/16ST-AH	560	M	M	2160-5040	600-1400	8-66	200-500	80	4.5-9	5	1245	ESY6544
18/16TU-AH	1200
20-18TU-AH	1200	M	M	2520-5400	700-1500	13-57	200-400	85	5-10	5	1370	WPA2018A01

说明：M指合金材质，RU指橡胶材质。

SP系列液下渣浆泵

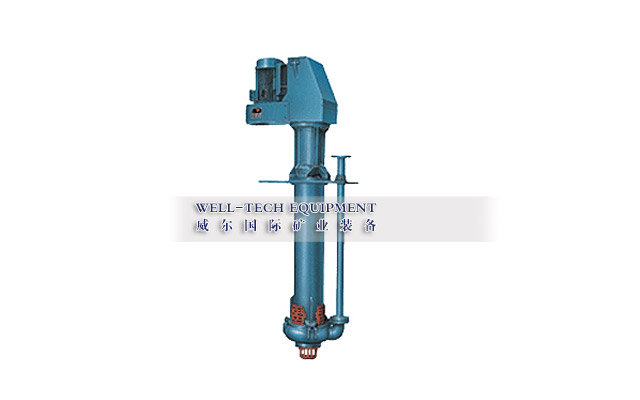

SP和SPR型泵为立式离心渣浆泵，浸入液下，用于输送磨蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。

SP型泵泵体为耐磨金属，叶轮选用耐磨金属或橡胶、聚胺脂材料制造。

SPR型泵浸入液下的零部件均衬有橡胶，适用于输送腐蚀性渣浆。

型号意义：

例如：40PV-SP（或SPR）

40—泵吐出口直径（毫米）

PV—立式托架

SP—液下渣浆泵

SPR—衬胶液下渣浆泵

SP，SPR型液下泵清水性能表

型号	允许配代最大功率 (kw)	材质		性能范围						叶片数	叶轮外径 (mm)	曲线编号
		护套	叶轮	流量Q		扬程H (m)	转速 r/min	最高效率 ŋ%	汽蚀余量 (m)
		护套	叶轮	(m3/h)	(l/s)	扬程H (m)	转速 r/min	最高效率 ŋ%	汽蚀余量 (m)
40PV-SP	15	M	M或PU	19.44-43.2	5.4-12	4.5-28.5	1000-2200	40		5	188	WPA40E41
40PV-SPR	15	RU	RU	17.28-39.6	4.8-11	4-26	1000-2200	40		5	188	WPA40E42
65QV-SP	30	M	PU	23.4-111	6.5-30.8	5-29.5	700-1500	50		5	280	WPA65E41
65QV-SP		M	M	19.8-93.06	5.5-25.85	5-29.5	700-1500	40		4	280	WPA65E42
65QV-SP		M	M	24.3-87.12	6.75-24.2	5.5-31.5	700-1500	58		5	280	WPA65E41A
65QV-SP		M	M	24.3-114.8	6.75-31.9	5-30	700-1500	60		5	280	WPA65E45
65QV-SPR		RU	RU	22.5-105	6.25-29.15	5.5-30.5	700-1500	51		5	280	WPA65E43
65QV-SP		M	M	18.9-89.1	5.25-24.75	5-28	700-1500	35		8	290	WPA65E44
100RV-SP	75	M	PU	56.7-221.76	15.75-61.6	4.5-34.5	500-1200	56		5	370	WPA100E41
100RV-SPR		RU	PU	64.8-285	18-79.2	7.5-36	600-1200	62		5	370	WPA100E42
100RV-SP		M	M	54-289	15-80.3	5-35	500-1200	56		5	370	WPA100E43
100RV-SP		M	M	54-237.6	15-66	6-30	600-1200	40		8	390	ESY8000
150SV-SP	110	M	PU	108-479.16	30-133.1	8.5-40	500-1000	52		5	450	WPA150E41
200SV-SP	110	M	M或PU	189-891	52.5-247.5	6.5-37	400-850	64		5	520	WPA200E41
250TV-SP	200	M	M或PU	261-1089	72.5-302.5	7.5-33.5	400-750	60		5	575	WPA250E41
300TV-SP	200	M	PU	288-1267	80-352	6.5-33	350-700	50		5	610	ESY7951

注：1、推荐流量范围为50%Q'≤Q≤110%Q'(Q' ≈相当于最高效率点流量）

2、“PU”是聚胺脂材料。“M”是合金耐磨材料。“RU”是橡胶材料。
