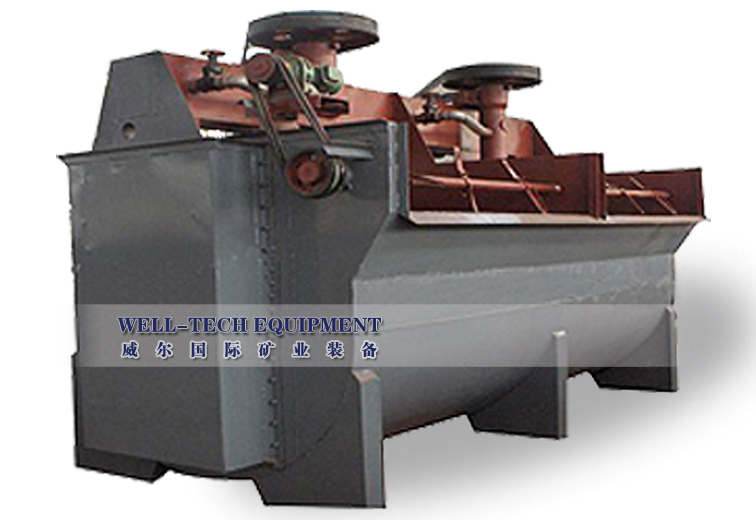

概述
在叶轮旋转时,便在竖筒和导流管内产生涡流,此涡流形成负压,将空气从进气管吸入,在叶轮和定子区内与经导流管吸进的矿浆混合。该浆气混合流由叶轮形成切线方向运动,再经定子的作用转换成径向运动,并均匀的分布在浮选槽中。矿化气泡上升至泡沫层,由刮板刮出即为泡沫产品。
结构特点
1 浅槽型,叶轮直径小,转速低,电耗较低;
2 叶轮与定子间隙大,定子为带有椭圆孔的圆筒,有利于空气与矿浆混合和分散;
3 定子的高度比叶轮低,矿浆循环量大,可达2.5倍;
4 定子的伞型带孔分散罩,可使叶轮产生的涡流与泡沫层隔开,以便矿浆面保持平稳。
性能特点
1 矿浆循环量大,可达2.5倍,有利于矿、药、气三者的矿化;
2 吸气量大,分散效果好;
3 搅拌程度适中,固体颗粒悬浮好,不沉槽,停车不用放矿;
4 可处理的粒度范围宽,选矿回收率高。
特别提示
机械搅拌,自吸气,不能自吸矿浆,作业间需阶梯配置(落差为300-400mm);
可与SF型浮选机构成联合浮选机组,SF型作吸入槽,JJF型作直流槽。
产品应用范围
可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。
主要技术参数表
型号 |
有效容积
(m3) |
处理能力
(m3/min) |
叶轮直径
(mm) |
叶轮转数
(r.p.m) |
搅拌用电机功率
(Kw) |
刮板电机功率
(Kw) |
单槽重量
(kg) |
JJF-4 |
4 |
2.0-4 |
410 |
305 |
11 |
1.5 |
2303 |
JJF-5 |
5 |
2.0-6 |
2416 |
||||
JJF-8 |
8 |
4.0-8 |
540 |
233 |
22 |
4700 |
|
JJF-10 |
10 |
5.0-10 |
4820 |
||||
JJF-16 |
16 |
5.0-16 |
700 |
180 |
37 |
8000 |
|
JJF-20 |
20 |
5.0-20 |
730 |
8500 |
订购须知:
1. 订货必须注明名称、型号、规格。
2. 需说明给矿方向,否则一律按左进料制造。
3. 中矿管、排矿管按用户要求和提货的流程图配件安装,否则不供给。
型号 |
有效容积 (m3) |
处理能力 (m3/min) |
叶轮直径 (mm) |
叶轮转数 (r.p.m) |
搅拌用电机功率 (Kw) |
刮板电机功率 (Kw) |
单槽重量 (kg) |
JJF-4 |
4 |
2.0-4 |
410 |
305 |
11 |
1.5 |
2303 |
JJF-5 |
5 |
2.0-6 |
2416 |
||||
JJF-8 |
8 |
4.0-8 |
540 |
233 |
22 |
4700 |
|
JJF-10 |
10 |
5.0-10 |
4820 |
||||
JJF-16 |
16 |
5.0-16 |
700 |
180 |
37 |
8000 |
|
JJF-20 |
20 |
5.0-20 |
730 |
8500 |
