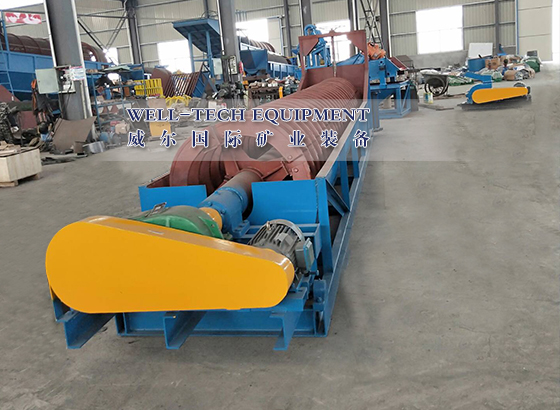

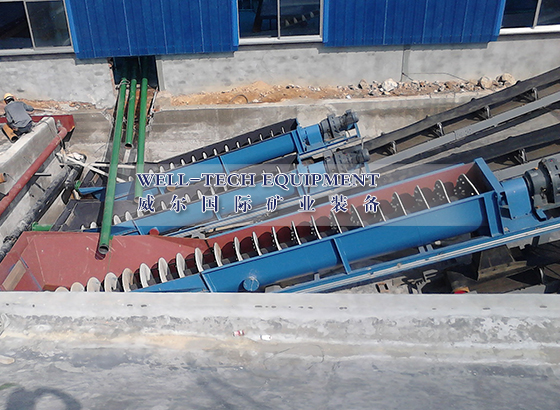

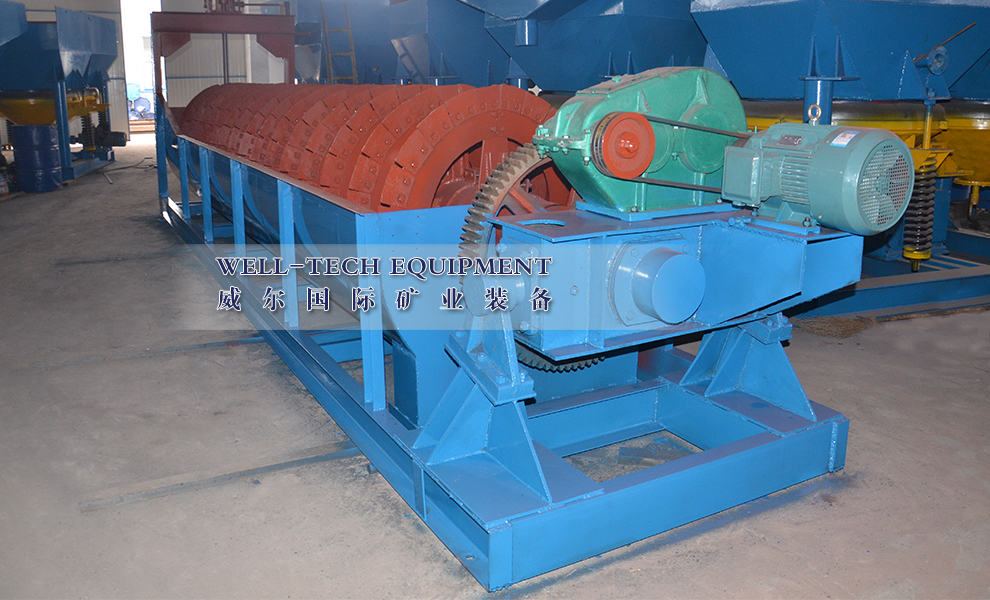

沉没式螺旋分级机

沉没式螺旋分级机在选矿厂用于同磨矿机组成闭路工作的分级机，需要有提升运输沉砂的机构，因此这类沉没式螺旋分级机被称为机械分级机，其实分级过程仍是借颗粒的沉降速度不同进行的。机械分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外，有时也用于对含黏土矿石进行洗矿以及对矿将进行脱泥、脱水。


产品介绍产品参数

沉没式螺旋分级机概述

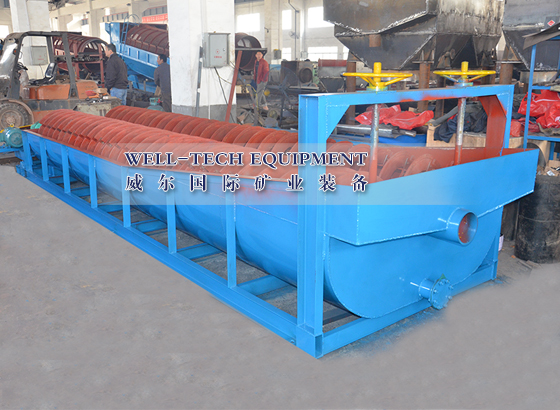

      沉没式螺旋分级机在选矿厂用于同磨矿机组成闭路工作的分级机，需要有提升运输沉砂的机构，因此这类分级机被称为机械分级机，其实分级过程仍是借颗粒的沉降速度不同进行的。机械分级机除主要作为磨矿的辅助设备进行预先分级和检查分级外，有时也用于对含黏土矿石进行洗矿以及对矿将进行脱泥、脱水。 根据运输沉砂机械的形式不同，机械分级机可分为螺旋分级机、耙式分级机和浮槽分级机等。其中螺旋分级机构造简单，操作方便，分级槽具有较大的倾斜角度，便于同磨矿机作自流连接，故应用较普遍。其他形式的分级机虽在我国仍有使用，但已停止制造。螺旋分级机的外形是一个矩形斜槽，槽底倾角为12°~18.5°，底部呈半圆形。槽内安装有1或2个纵长的轴，沿轴长连续地安置螺旋形叶片。借上端传动机构带动螺旋轴旋转。如为双螺旋，从上部来看螺旋叶片均是向外转动。矿浆由槽的旁侧给入。在槽的下部形成沉降分级面。粗颗粒沉到槽底然后被螺旋推向上方排出，在运输过程中并进行脱水。未及沉降的细颗被表层矿浆流携带经溢堰排出。分级过程与在分泥斗中基本相同。在分级槽下端有一个框架。框架的上部横梁设有提升装置，用以调节螺旋叶片距槽底的距离，并在停车时将螺旋轴抬起，以防止矿砂沉积埋住螺旋叶片。 螺旋分级机分级液面的高低又可分为高堰式和浸入式（或称沉没式）两种。高堰式分级机的溢流堰高于下端螺旋轴的中心，而低于螺旋叶片的上缘。分级液面的长度不大，液面可直接感受到螺旋叶片上的搅动作用，故适于粗级分级作用，分级粒度多在0.15mm以上。浸入式分级机的下端螺旋叶片完全浸入在液面以下，分级面积大而又平稳，适于细粒级分级，分级粒度在0.15mm以下。它的溢流生产率较高。此外还有一种低堰式螺旋分级机，其分级液面低于下端螺旋轴承，液面很小，搅动作用大，主要用于含泥砂石的洗矿。

沉没式螺旋分级机主要技术参数表

类型

型号

螺旋直径

(mm)

螺旋转速

(r/min)

水槽

倾斜角
（°'）

生产能力

功率
(Kw)



重量

(Kg)

长

 (mm)

宽

(mm)

溢流量

(m3)

返砂量

(m3)

传动电机

提升电机

沉没式

单螺旋

FLG-10

1000

6-7.4

8400

1112

14°-18°30'

75

473-1026

5.5

--

6000

FLG-12

1200

5-7

8400

1372

14°-18°30'

120

1170-1630

7.5

2.2

11020

FLG-15

1500

2.5-6

10500

1664

14°-18°30'

185

1140-2740

7.5

2.2

15340

FLG-20

2000

3.6-5.5

12900

2220

14°-18°30'

320

3890-5940

11/15

3

29060

FLG-24

2400

3.64

11130

2600

14°-18°30'

455

6800

18.5

4

37267

FLG-30

3000

3.2

14300

3200

14°-18°30'

705

11650

30

4

43500

沉没式

双螺旋

2FLG-12

1200

6

8400

2600

14°-18°30'

240

1770-2800

7.5×2

1.5×2

19610

2FLG-15

1500

2.5-6

10500

3200

14°-18°30'

370

2280-5480

7.5×2

2.2×2

27450

2FLG-20

2000

3.6-5.5

12900

4280

14°-18°30'

640

   7780-11880

11×2

15×2

3×2

50000

2FLG-24

2400

3.67

11130

5100

14°-18°30'

910

13700

37

4×2

65283

2FLG-30

3000

3.2

14300

6300

14°-18°30'

1410

23300

45

4×2

84870
