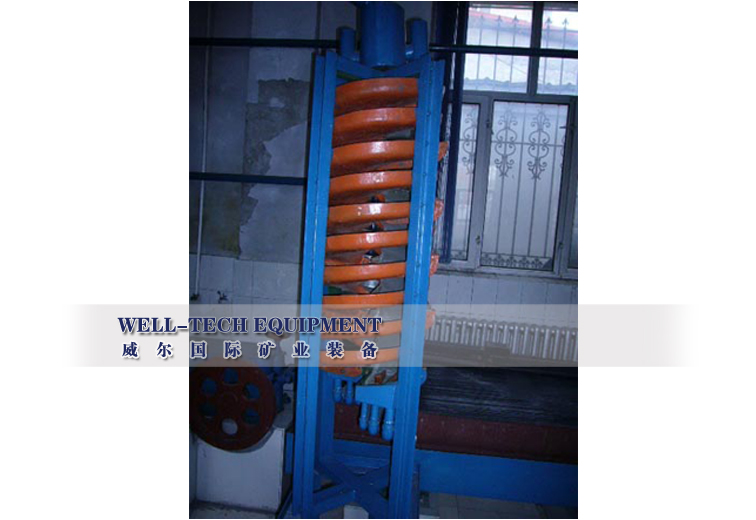

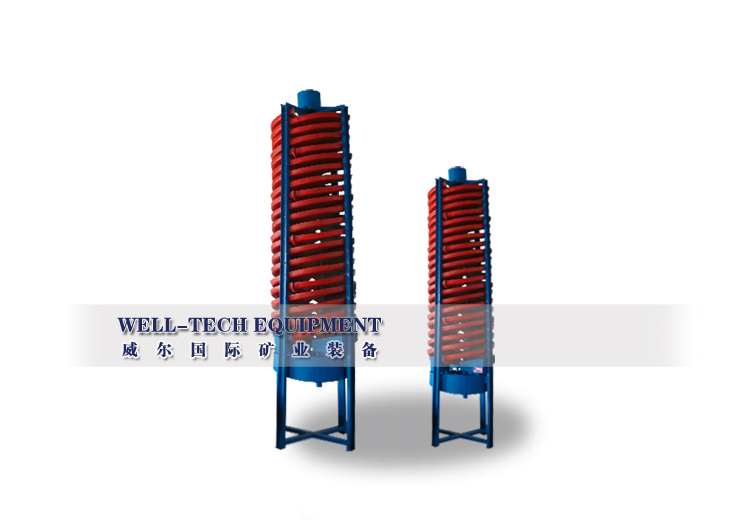

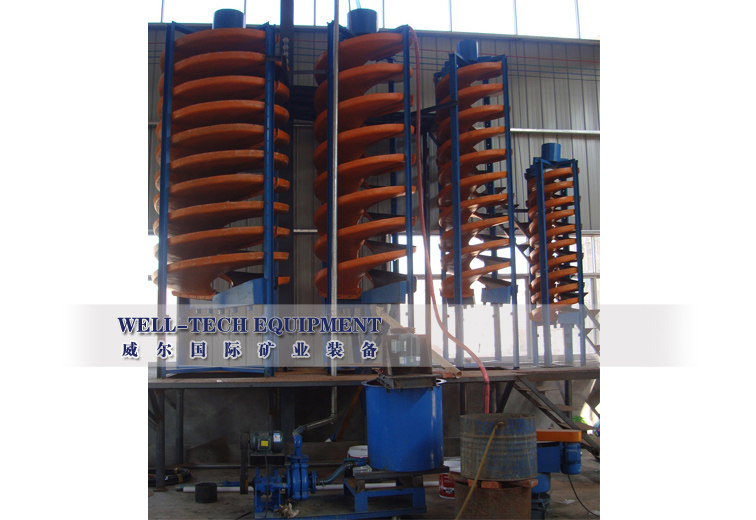

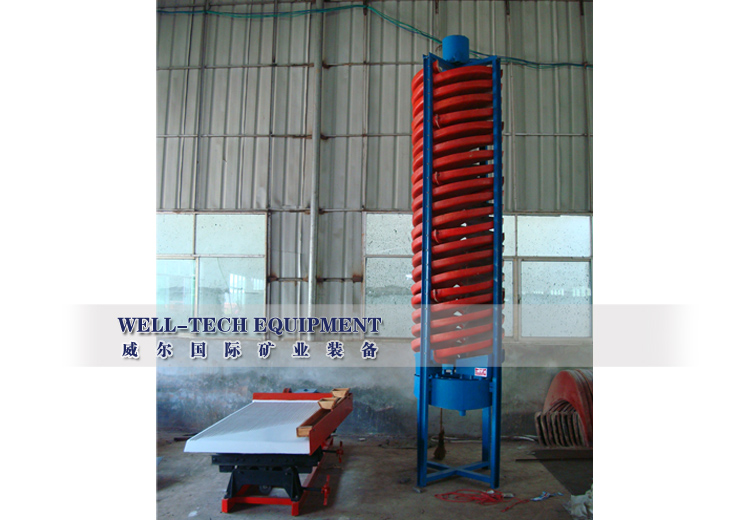

实验型螺旋溜槽

玻璃钢螺旋溜槽具有国内先进水平的高效重选新设备。用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，经冶金部组织有关科研，设计、高校和厂矿等单位进行鉴定通过，认为该设备性能优良，选别指标先进，确定成批生产推广使用。


产品介绍产品参数

   玻璃钢螺旋溜槽用于选别粒度0.3-0.02毫米细粒的铁、锡、钨、钽、铌、金矿、煤矿、独居石、金红石、锆英石以及具有足够比重差的其它金属、非金属矿物，经冶金部组织有关科研，设计、高校和厂矿等单位进行鉴定通过，认为该设备性能优良，选别指标先进，确定成批生产推广使用。

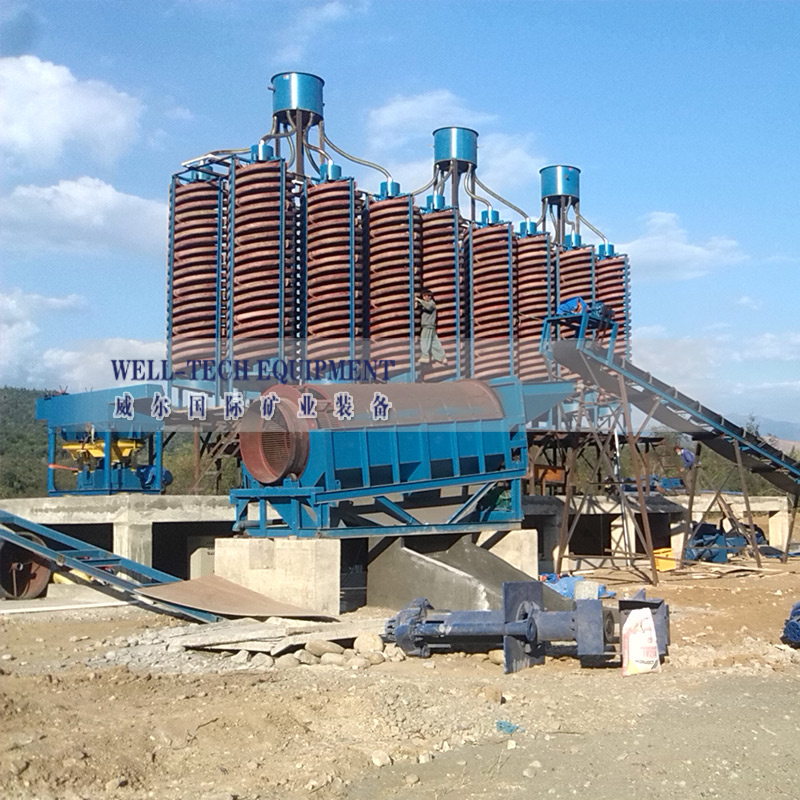

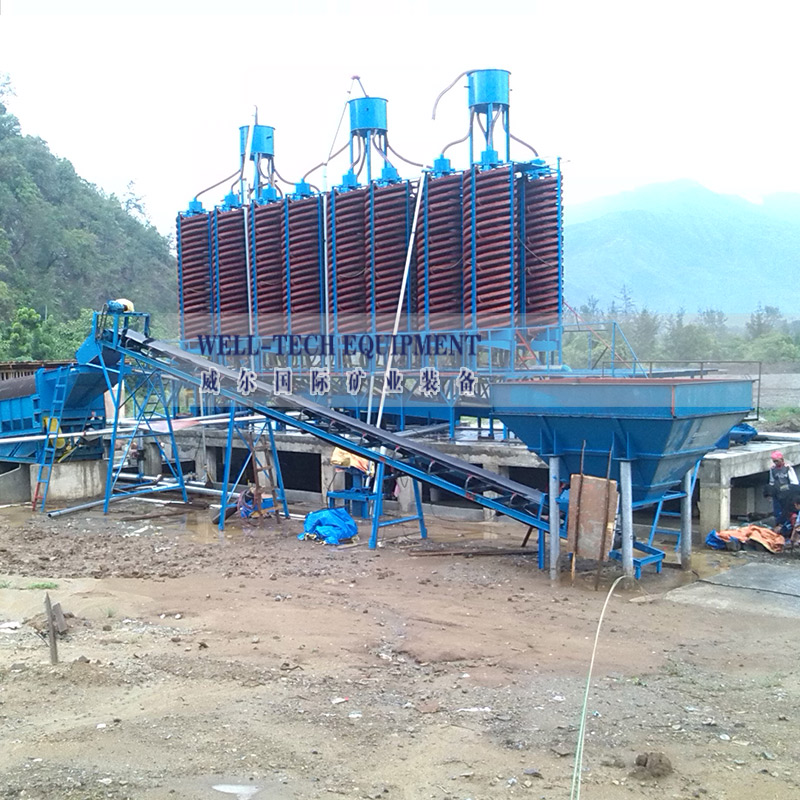

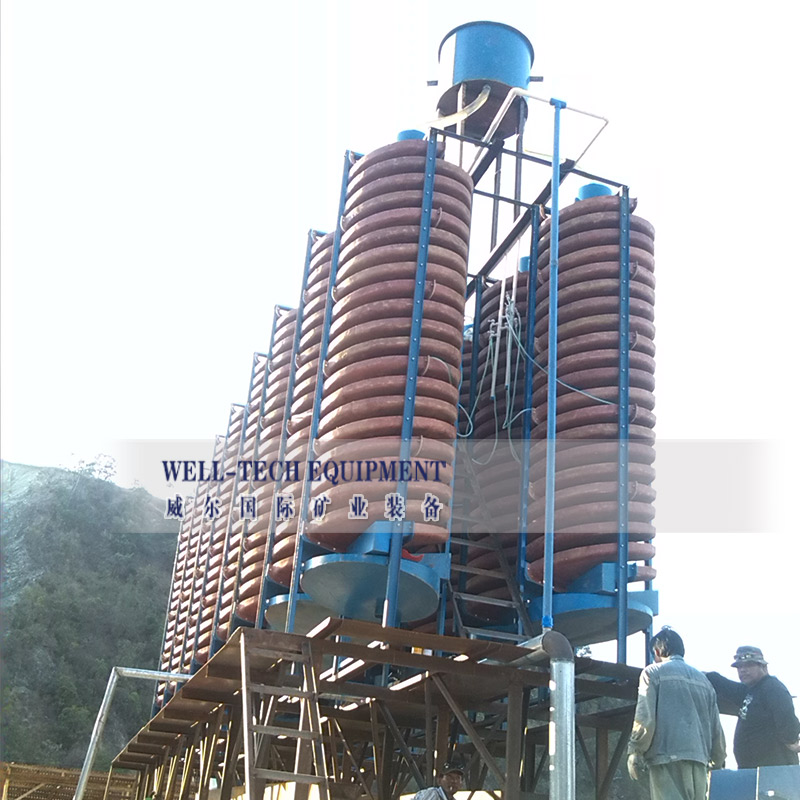

   本设备现已在有色、黑色金属矿山大量应用，并获得冶金部科技研究成果奖。

本厂采用最新设计图纸和成套技术组织生产，严格质检，保证产品各项技术要求。制造系列化各种规格玻璃钢螺旋溜槽，供有色、黑色金属矿山，煤炭化工选煤，选硫厂以及科研、设计、院校试验室选用

玻璃钢螺旋溜槽由给矿匀分器、给矿槽、螺旋槽，产品截取槽、产品集聚斗和槽支架（包括十字架或三角架）等六部分组成。由螺旋片联接成的螺旋槽是主要部件。螺旋片是由玻璃钢（玻璃纤维增强塑料）制成，借螺栓接在一起，螺旋槽的选别面有一层预制的耐磨层。它具有质轻、坚固、经久耐用消费品的优点。螺旋槽的上方设有多管给矿匀分器分矿均匀，控制简便。分矿器自由放置在支桌的十字架（或三角架）上。均分的矿浆通过装在螺旋槽首端的给矿槽缓慢地给到螺旋槽面上，进行分选。螺旋槽的尾端装在有阀块式新产品截取槽将分选的新产品沿径向按品位分成三种（或四种）新产品。用调节阀块的位置来改变各新产品的截取宽度。新产品集聚斗是一同心环形筒，将已截取的多头矿流分别汇集导出。螺旋溜槽的横截面，曲线的斜率变化特别适于细微粒物料的选别。螺旋溜槽具有结构简单、无运动件、重量轻、元噪音、配置安装和维修方便等优点。

型号

5LL-600

5LL-400

外径(毫米)

600

400

螺距(毫米)

450,360,270

240,180

距径比(螺距/直径)

0.75,0.6,0.45

0.6,0.45

横向倾角(度)

9°

9°

每台最多安装螺旋头数

3

2

给矿粒度(毫米)

0.2-0.02

0.2-0.02

给矿浓度(%)

25-55

25-55

生产能力(吨/时)

0.8-1.2

0.15-0.2

外形尺寸

长(毫米)

700

460

宽(毫米)

700

460

高(毫米)

2600

1500

重量(公斤)

150

50
