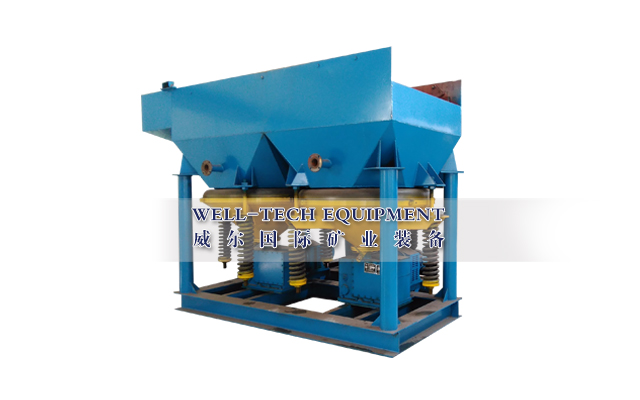

跳汰机工作原理是根据跳汰床层理论分层规律,在传统跳汰机基础上进行研制和改进的一种节能重选设备,其跳汰脉动曲线呈锯齿波形使上升水流快于下降水流；上升时间短、下降时间长,克服了正弦波脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷,增强了床层的松散度,缓解了吸入作用,使矿物中的重矿粒得到充分沉降,大大提高了设备的富集比和回收率。
锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或精选被广泛用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。
传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行冲次无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。
优势和特点:
一、处理能力大，选别粒度范围广
二、高富集比和高回收率
三、易安装，易操作，易维护
四、锯齿波跳汰脉动曲线使重矿物更容易下沉
五、比传统跳汰机省水30-40%
六、采用可调速电机
适用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用
主要技术参数表
|
型号 |
跳汰室 |
隔膜 |
给矿 粒度(mm) |
补充水量 (m3/t) |
补充水压力(Mpa) |
处理能力(t/h) |
功率 (kw) |
外形尺寸 (mm) |
重量 (Kg) |
||
|
形状 |
面积(m2) |
冲程 (mm) |
冲次 (r/min) |
||||||||
|
JT0.57-1 |
梯形 |
0.57 |
8.5—12 10—17 12-21 |
80-180 |
<6 |
1-2 |
≥0.05 |
1.5-3 |
1.5 |
1550×780×1530 |
610 |
|
JT1-1 |
梯形 |
1.04 |
<10 |
2-3 |
2.5-5 |
2.2 |
2270×1110×1890 |
900 |
|||
|
JT2-2 |
矩形 |
2.28 |
<10 |
2-4 |
5-10 |
3 |
3225×1550×2050 |
1640 |
|||
|
JT3-1 |
梯形 |
3 |
12-30 |
50-125 |
<10 |
3-6 |
7.5-15 |
5.5 |
2745×2000×3030 |
3085 |
|
|
JT4-2 |
矩形 |
4 |
25-57 |
<25 |
4-8 |
8-20 |
7.5 |
4240×1990×2750 |
3098 |
||
|
JT4-2S |
矩形 |
4 |
25-57 |
<25 |
4-8 |
8-20 |
4×2 |
4240×1990×2750 |
3500 |
||
|
JT5-2 |
梯形 |
4.86 |
12-30 |
<10 |
3-6 |
12-25 |
7.5 |
3600×2000×2600 |
4500 |
||
