蠕动溜槽和鼓动溜槽介绍与特点
日期:2021-1-4     来源:威尔国际矿业装备    点击:

      蠕动溜槽又称为鼓动溜槽,基本上保留了固定流槽,而将原有的铁制底板改为橡胶底板,再加上简单的偏心鼓动机构,使橡胶底板做上、下往复运动,每个溜格之间类似于跳汰机的隔膜作用。从而解决了溜格的板结现象,提高了金的回收率。由于鼓动溜槽是间断排出精矿,所以富集比要比跳汰机高,属于间歇式排精矿,连续排尾矿。


     动溜槽是在普通固定流槽的基础上研究出来的一种新型砂金矿设备。它综合了固定溜槽和跳汰机的优点,克服了固定流槽易板结的缺点和跳汰机产率大的不足,从而获得了产率小而不易板结这一特点。
动溜槽的特点:基本上保留了固定流槽原有的特点,而将原有的铁制底板改为橡胶底板,再加上简单的偏心鼓动机构,使橡胶底板做上、下往复运动,每个溜格之间类似于跳汰机的隔膜作用。从而解决了溜格的板结现象,提高了金的回收率。由于动溜槽是间断排出精矿,所以富集比要比跳汰机高几十倍到几百倍。

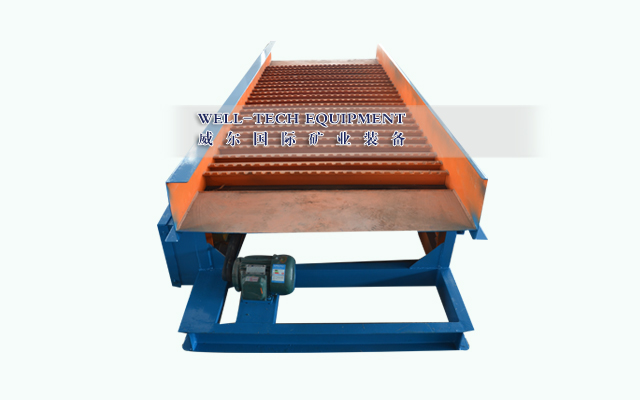

动溜槽的结构:动溜槽由给矿槽、溜格部分、橡胶底板、鼓动架、偏心鼓动系统、传动机构、机架等部分组成。
动溜槽工作原理:动溜槽工作时,矿浆首先进入给矿槽,给矿槽的宽度与溜槽宽度相等,略低于溜槽床面,起到缓冲和分配矿浆的作用,避免矿浆直接冲击床面。矿浆进入溜槽后进行分选。溜格是由40*40角钢制成,上边焊接上50mm宽的钢板,并与水面呈0度夹角,可使在矿浆流动时产生很大涡流。上格板还加工有椭圆孔,相互交错排列,主要作用是使板下部分沉积层中的轻矿物在鼓动作用下从孔中排出,椭圆孔前部设有挡铁,防止粗砾石堵塞椭圆孔。
    溜槽底板是由天然橡胶制成的,橡胶板的鼓动是由电动机驱动减速机和鼓动机构,迫使鼓动架作上、下往复运动,从而橡胶板也就作上、下运动,通过这样往复运动使矿浆中的轻重矿物分层,沉积层始终保持松散状态,有利于重矿物的回收。矿浆经过2800mm长的分选过程,重矿物和金粒沉积在溜格间的底部,轻矿物从尾部连续排出。由于在溜格上设计了鼓动机构,从而使溜槽在长时间的选别过程中一直保持良好的分选状态。

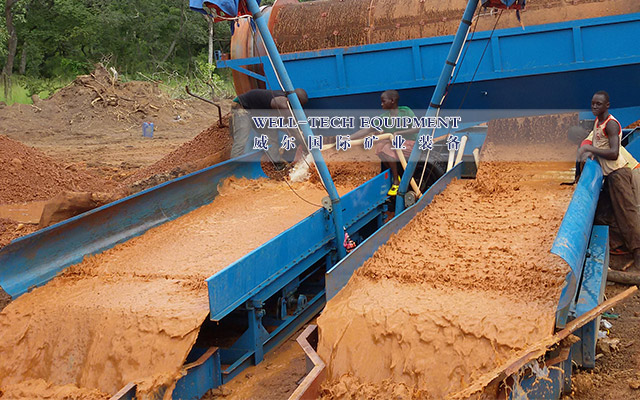

动溜槽技术参数:本设备可在挖沙淘金船、移动式淘金机、固定式淘金设备、沙场洗砂机外接等做为淘金系统使用。

型号

  FGS-12

FGS-15

外形尺寸 (mm)

 3200x1200x730

4000x1500x730

处理能力 (m³/h)

  20-25

30-35

给矿粒度 (mm)

<20

<20

给矿浓度 (%)

  30

30

耗水量 (m³/h)

  40-50

60-80

电机功率 (KW)

 传动电机1.1Kw,提升电机0.8Kw

传动电机2.2Kw,提升电机0.8Kw

鼓动频率 (次/min)

 28-30

28-30

安装倾角

 6°-7°

 6°-7°

排精矿周期 (h)

 4

4

 重量 (kg)

  750

1100



.
